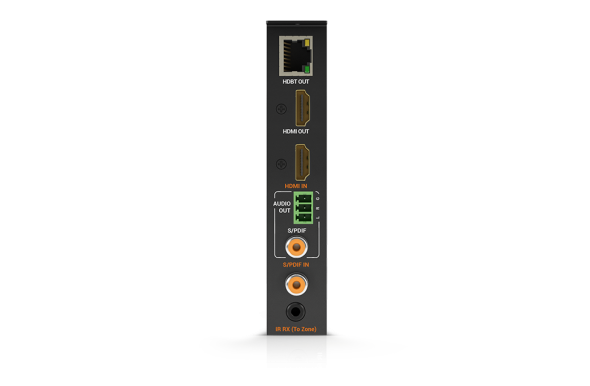

| Наименование |
TX-H2X-HDMI |
| Партномер |
TX-H2X-HDMI |
|
Аудио и видео
|
| Входы |
1x HDMI In: 19-pin type A
1x HDMI Out: 19-pin type A
1x S/PDIF In: S/PDIF Coaxial Digital |
| Выходы |
1x HDBaseT™ Out: 8-pin RJ-45 female
1x S/PDIF Out: S/PDIF Coaxial Digital
1x Audio Out: 3-pin Phoenix |
| Кодирование выходного видео |
HDBaseT™ Class A
|
| Скорость кодирования данных |
9.2 Gbps
|
| Задержка «End to End» |
10μs (micro seconds)
|
| Форматы аудио |
S/PDIF: 2ch PCM | Multichannel: Up to 5.1 DTS and Dolby Digital
HDMI: 2ch PCM | Multichannel: LPCM and Up to DTS-X and Dolby Atmos |
| Разрешение видео (макс.) |
HDMI
1920x1080p @60Hz 12bit (15m/49ft)
1920x1080p @60Hz 16bit (7m/23ft)
3840x2160p @24Hz 10bit 4:2:0 HDR (3m/10ft)
3840x2160p @30Hz 8bit 4:4:4 (7m/23ft)
3840x2160p @60Hz 10bit 4:2:0 HDR (3m/10ft)
4096x2160p @60Hz 8bit 4:2:0 (7m/23ft)
4096x2160p @60Hz 8bit 4:4:4 (7m/23ft)
Cat6
1920x1080p @60Hz 12bit (100m/328ft)
1920x1080p @60Hz 16bit (70m/230ft)
3840x2160p @24Hz 10bit 4:2:0 HDR (70m/230ft)
3840x2160p @30Hz 8bit 4:4:4 (70m/230ft)
4096x2160p @60Hz 8bit 4:2:0 (70m/230ft)
Cat6a/7
1920x1080p @60Hz 12bit (100m/328ft)
1920x1080p @60Hz 16bit (100m/328ft)
3840x2160p @24Hz 10bit 4:2:0 HDR (100m/328ft)
3840x2160p @30Hz 8bit 4:4:4 (100m/328ft)
4096x2160p @60Hz 8bit 4:2:0 (100m/328ft)
|
| Поддерживаемые стандарты |
DCI | RGB | HDR | HDR10 | Dolby Vision up to 30Hz| HLG | BT.2020 | BT.2100
|
| Maximum Pixel Clock |
HDMI: 600MHz | HDBaseT™: 297MHz
|
|
Коммуникации и управление
|
| HDMI |
HDCP 2.2 | EDID | DVI-D supported with adapter (not included)
|
| HDBaseT™ |
HDMI | HDCP 2.2 | EDID | 1-way PoH to Receiver | IR RX to Receiver
|
| ИК |
1x IR RX 3.5mm (1/8in) TRS Stereo | To Receiver over HDBaseT™
|
| RS-232 |
From Matrix - No Connection on card | Bidirectional over HDBaseT™
|
| Ethernet |
From Matrix - No Connection on card | Bidirectional over HDBaseT™
|
| ARC (Audio Return Channel) |
Returns audio from displays built-in applications via ARC HDMI Input over HDBaseT™ (Requires ARC or SCL Receiver)
|
|
Требования к электропитанию
|
| Источник питания |
Internal to Matrix
|
| PoH |
48V 15.4W
|
| Макс. потребляемая мощность |
Matrix Dependent
|
|
Соответствие нормативным требованиям
|
| Безопасность |
Matrix Dependent |
