| Наименование |

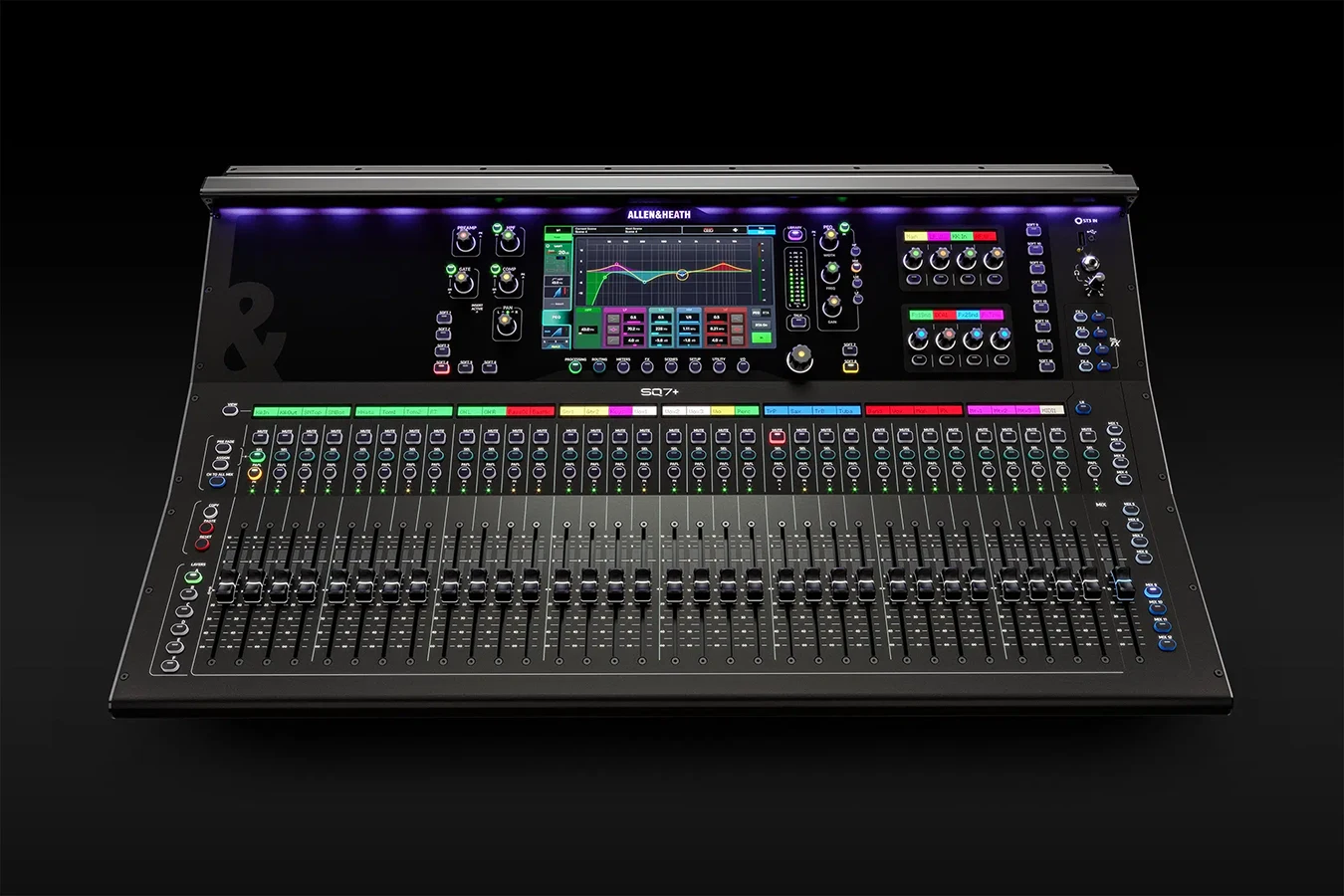

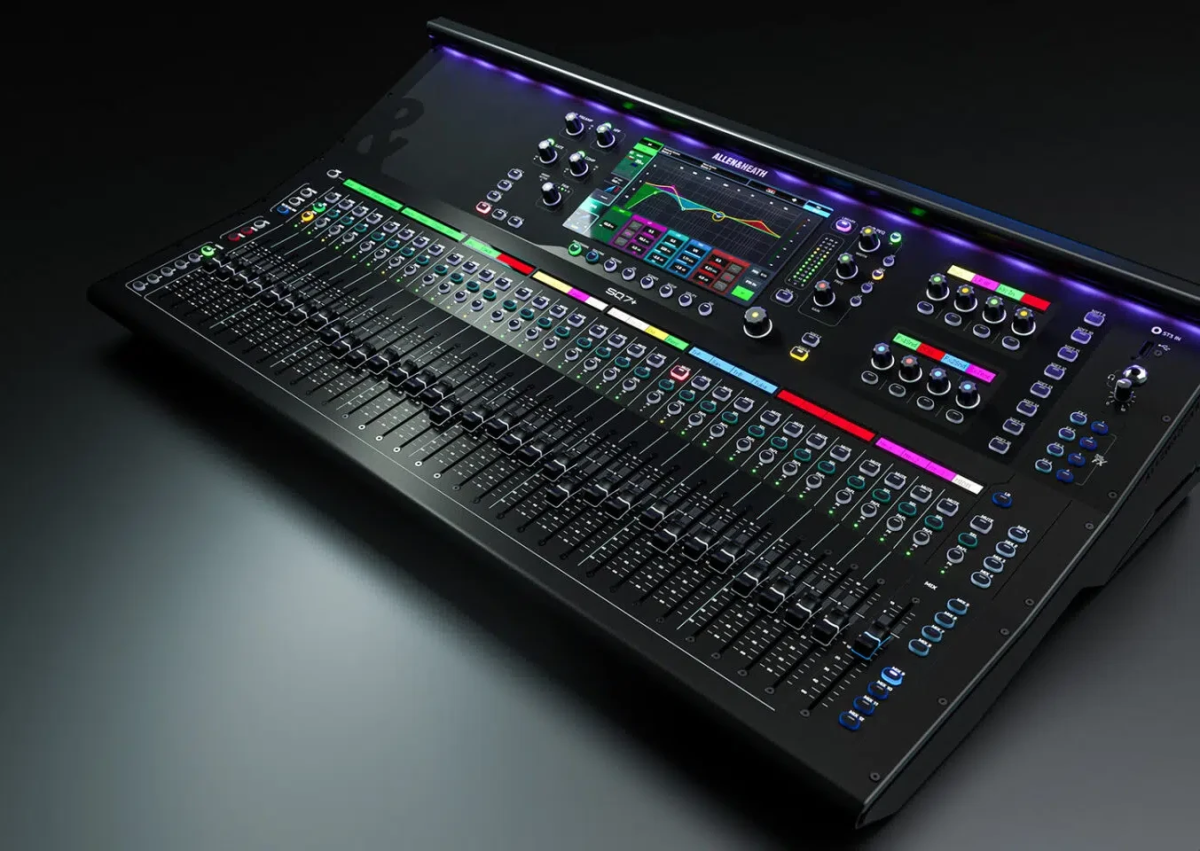

SQ7+ |
|
Микрофонные/линейные входы
|
| Разъёмы |
XLR, симметричные, полностью восстанавливаемые |
| Чувствительность входа |
от –60 до +0 дБu |
| Переключаемый Pad |
–20 дБ |
| Аналоговое усиление |
от 0 до +60 дБ, шаг 1 дБ |
| Максимальный входной уровень |
+30 дБu (при включённом Pad) |
| Входное сопротивление |
>4 кОм |
| КНИ+Ш, усиление 0 dB |
0.0015% (–96 дБ) (20 Гц–20 кГц, AES Direct Out, @0 дБu 1 кГц) |
| КНИ+Ш, усиление +30 dB |
0.003% (–91 дБ) (20 Гц–20 кГц, AES Direct Out, @ –30 дБu input 1 кГц) |
| Фантомное питание |
+48 В (+3 В / –2 В) |
|
Линейные стереовходы
|
| Разъёмы |
ST1, ST2: Симметричный, 1/4” TRS jack
ST3: Несимметричный, стерео 3.5 mm Mini Jack |
| Чувствительность входа (номинальная) |
ST1, ST2: +4 дБu;
ST3: 0 дБu |
| Trim |
ST1, ST2: ±24 дБ
ST3: ±24 дБ |
| Максимальный входной уровень |
ST1, ST2: +22 дБu
ST3: +18 дБu |
| Входное сопротивление |
>6 кОм |
|
XLR выходы
|
| Разъёмы |
Симметричные XLR |
| Выходы A и B |
Симметричные 1/4” TRS Jack |
| Источник |
Полностью коммутируемый |
| Выходное сопротивление |
<75 Ом |
| Номинальный выход |
+4 дБu = 0 dB meter reading |
| Максимальный выходной уровень |
+22 дБu |
| Остаточный выходной шум |
–91 дБu (muted, 20 Гц–20 кГц) |
|
Цифровой выход AES
|
| Тип |
Симметричный XLR, 2 канала |
| Частота дискретизации |
96 кГц |
| Переключаемые выходные частоты с SRC |
44.1 / 48 / 88.2 / 96 кГц |
| Уровень |
2.5 В среднекв., симметричный, 110 Ом |
|
Подключение SLink
|
| Разъём |
Neutrik EtherCON (RJ45) |
| Режим dSnake |
40 входных / 20+40(ME) выходных каналов, 48 кГц |
| Режим DX |
32 входных / 32 выходных канала, 96 кГц |
| Режим GigaACE/GX |
128 входных / 128 выходных каналов, 96 кГц |
| Входы |
Полностью коммутируемые |
| Выходы |
Полностью коммутируемые |
| Синхронизация/SRC |
Назначается как источник тактовой частоты, SRC 48 кГц ↔ 96 кГц |
|
Порт I/O
|
| Тип |
Многоканальный опциональный модуль I/O |
| Входы |
Полностью коммутируемые |
| Выходы |
Полностью коммутируемые |
| Синхронизация/SRC |
Назначается как источник тактовой частоты, SRC на опциональной карте |
|

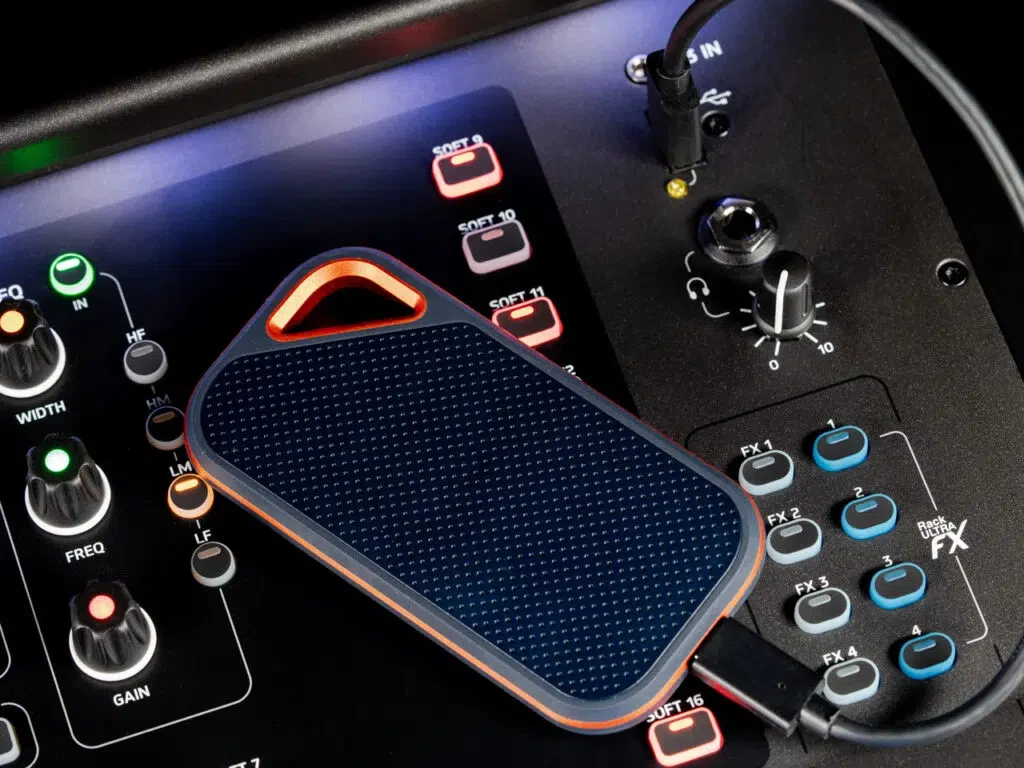

USB-аудио: SQ‑Drive (USB‑A)
|
| Стереозапись |
2 канала, WAV, 96 кГц, 24 бит, источник полностью коммутируемый |
| Стереовоспроизведение |
1/2 канала, WAV, 44.1/48/96 кГц, 16/24 бит, источник полностью коммутируемый |
| Мультитрек-запись |
1–16 каналов (96 кГц), 1–32 канала (48 кГц), 24 бит, WAV, полностью коммутируемый |
| Мультитрек-воспроизведение |
1–16 каналов (96 кГц), 1–32 канала (48 кГц), 24 бит, WAV, полностью коммутируемый |
|

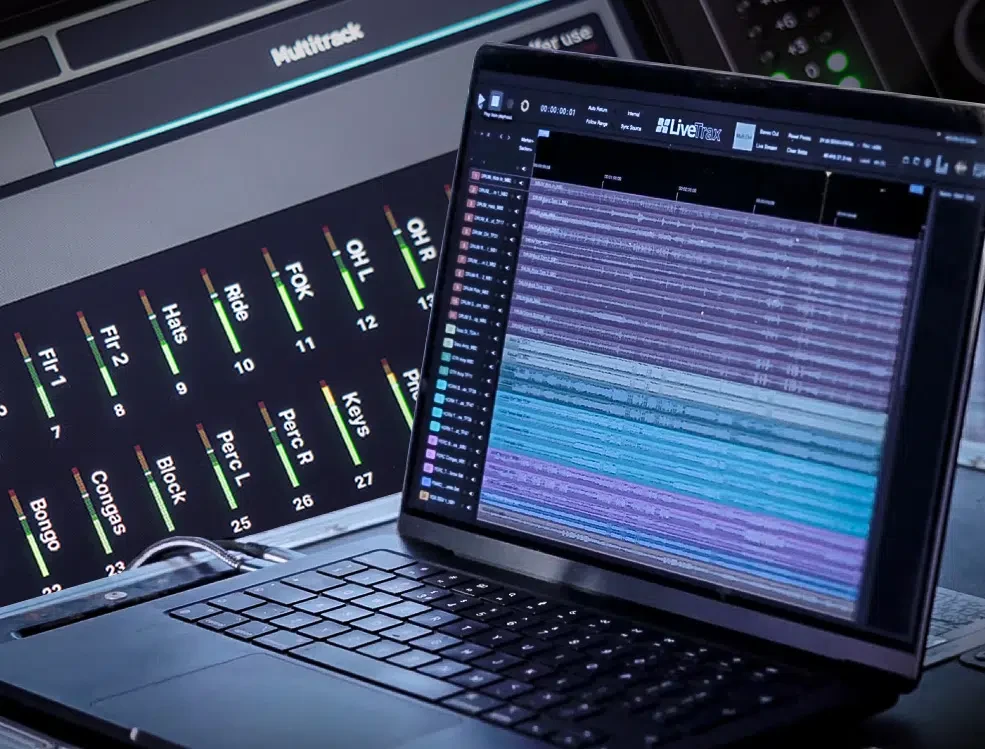

USB-аудио: USB‑B-стриминг
|
| Совместимость |
Core Audio compliant, ASIO/WDM для Windows |
| Send (upstream) |
32 канала, 48/96 кГц, 24 бит |
| Return (downstream) |
32 канала, 48/96 кГц, 24 бит |
|
Управление
|

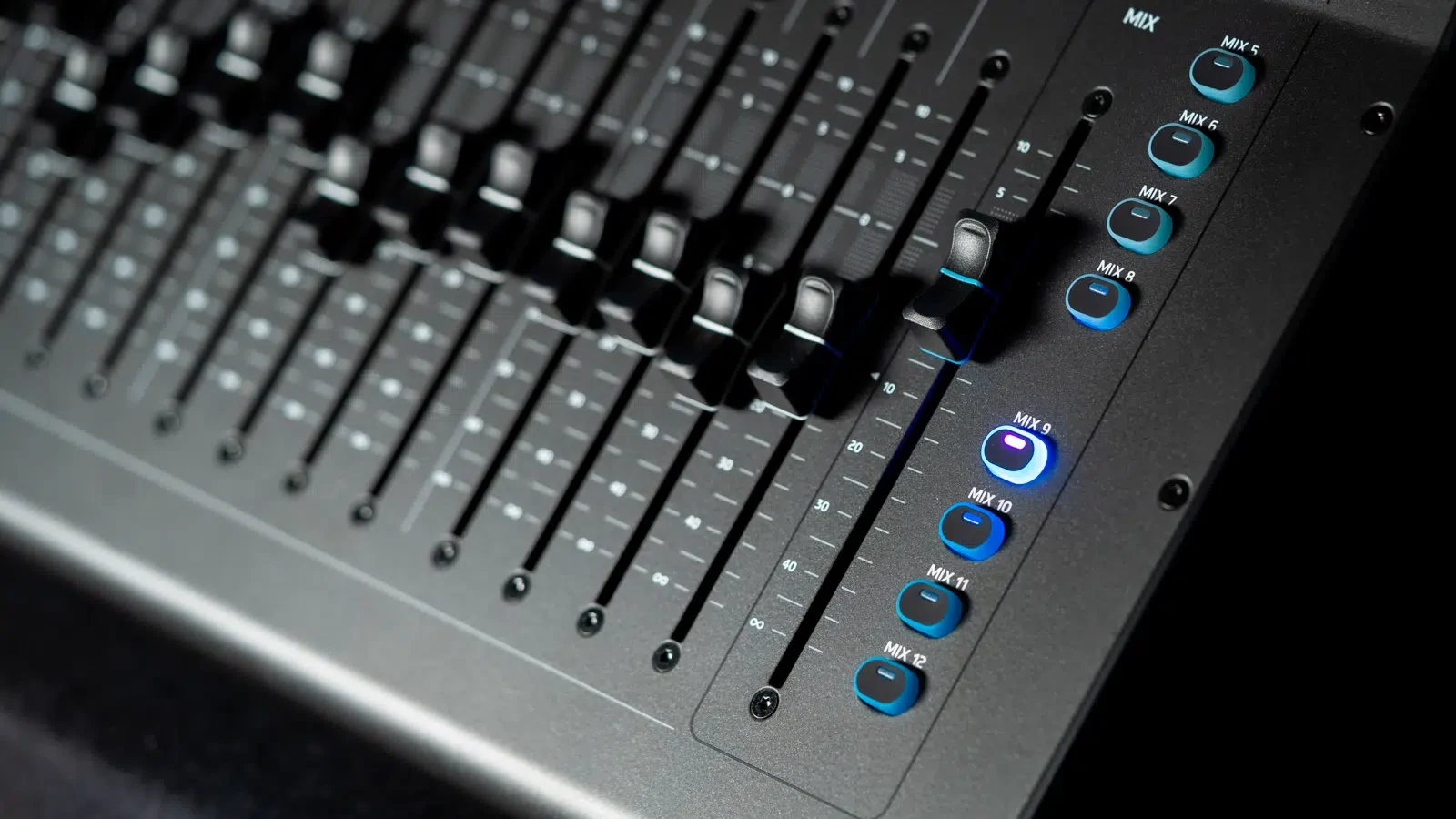

| Фейдеры |
100 мм, моторизованные |
| Сенсорный экран |
9” ёмкостный, разрешение 1024×600, 24 бит RGB |
| Программируемые клавиши |
16 |
| Программируемые вращающиеся регуляторы |
8 |
| Mute группы / DCA группы |
8 / 8 |
| Сеть |
TCP/IP Ethernet для управления и MIDI |
| MIDI |
TCP/IP и USB‑B |
| Ножной переключатель |
Одинарный или двойной, мгновенный или фиксируемый |
|
Система
|
| - |
Измерено: симметричный XLR вход → XLR выход, усиление 0 dB, вход 0 dBu |
| Динамический диапазон |
112 дБ |
| АЧХ |
+0/‑0.5 дБ, 20 Гц – 20 кГц |
| Внутренний рабочий уровень |
0 дБu |
| Запас по перегрузке |
+18 дБ |
| КНИ+Ш, Mic/Line → Main L/R |
Unity gain, фейдеры на 0 dB, 0.002%, –93 dB (20–20 кГц) |
| Калибровка dBFS |
+18 dBu = 0 dBFS (+22 dBu на выходе XLR) |
| Калибровка измерителя |
0 dB meter = –18 dBFS (+4 dBu на выходе XLR) |
| Тип основного измерителя |
2 × 12 сегментов, быстрый (пиковый) отклик |
| Тип измерителя канала |
Хроматическая индикация каналов, полностью программируемый цвет/яркость |
| Индикация пика |
–3 dBFS (+19 dBu на выходе XLR), многозонное срабатывание |
| Частота дискретизации |
96 кГц |
| Разрядность |
Использует пользовательскую разрядность ядра XCVI в алгоритмах, до 96 бит |
| Задержка |
<0.7 мс, от локального микрофонного входа до локального выхода Main L/R, вся обработка включена |
| Рабочий диапазон температур |
от 0°C до 40°C |
| Сетевое питание |
100–240 В перем. тока, 50/60 Гц |
| Макс. потребляемая мощность |
135 Вт |
|
Обработка входных каналов
|
| Источник CH1–48 |
Полностью коммутируемый |
| Polarity |
Normal/Invert |
| Глобальный USB-источник |
SQ‑Drive или USB‑B стриминг (автоматическое переключение) |
| Trim |
–24 до +24 dB |
| High Pass Filter |
12/18/24 dB/octave, 20 Гц – 2 кГц |
| Insert (Pre EQ/Comp) |
Полностью коммутируемый |
| Delay |
До 341 мс |
| Gate/Expander |
Коммутируемый сайдчейн |
| Sidechain filter |
Hi-pass (20–5k), band-pass (120–10k), Lo-pass (120–20k), Q=1 |
| Threshold / Depth |
–72 dBu до +18 dBu / от 0 до 60 dB |
| Attack / Hold / Release |
50 мкс – 300 мс / 10 мс – 5 с / 10 мс – 1 с |
| Expander Ratio |
1:1 до 1:20 |
| PEQ |
4-полосный полностью параметрический, 20–20 кГц, ±15 dB |
| Band 1, Band 4 |
Выбираемые Shelving (Baxandall), Bell, HPF/LPF 12 dB/octave |
| Band 2, Band 3 |
Bell |
| Bell Width |
Переменная добротность Q, от 1.5 до 1/9 октавы |
| Compressor |
Коммутируемый сайдчейн, опции DEEP |
| Sidechain filter |
Hi-pass (20–5k), band-pass (120–10k), Lo-pass (120–20k), Q=1 |
| Threshold / Ratio |
–46 dBu до +18 dBu / от 1:1 до бесконечности |
| Attack / Release |
30 мкс – 300 мс / 50 мс – 2 с |
| Knee |
Soft/Hard |
| Detector response |
Peak/RMS, переключаемый |
| Parallel Path Compression |
dry/wet –inf до 0 dB |
|
Прямой выход канала
|
| Следование за |
Fader / Mute / Mute Group / DCA (глобальная опция) |
| Выбор источника |
Post Preamp, Post HPF, Post Gate, Post Insert Return, Post PEQ, Post Compressor, Post Delay |
| Trim |
от –inf до +10 dB на канал |
|
Обработка вставки микса (Pre EQ/Comp)
|
| Delay |
Полностью коммутируемая, до 682 мс |
| GEQ |
28 полос, 31 Гц – 16 кГц, ±12 dB усиления, постоянная 1/3 октавы, опции DEEP |
| PEQ |
Как в Input PEQ |
| Compressor |
Как в Input Compressor |
|
Стойка эффектов
|
| FX Engines |
8 × RackFX engine, Send›Return или Inserted (4 выделенных посыла FX) |
| Типы |
SMR Reverb, Stereo Tap Delay, Gated Reverb, ADT, Blue Chorus, Symphonic Chorus, Flanger, Phaser (плюс опциональные Rack FX Add‑Ons) |
| 8 выделенных стереовозвратов FX |
Fader, Pan, Mute, маршрутизация в Mix/LR, 4‑Band PEQ |
| RackUltra FX Engines |
4 × RackFX engine, Send›Return или Inserted (4 выделенных посыла FX) |
| Типы |
SMR Reverb, Stereo Tap Delay, Gated Reverb, ADT, Blue Chorus, Symphonic Chorus, Flanger, Phaser (плюс опциональные Rack FX и RackUltra FX Add‑Ons) |
| 4 выделенных стереовозврата FX |
Fader, Pan, Mute, маршрутизация в Mix/LR, 4‑Band PEQ |
|
Аудиоинструменты
|
| PAFL |
PFL или стерео in‑place AFL, Trim от 0 до –24 dB, задержка PAFL до 682 мс, опция External Input |
| Talkback |
Выделенный вход, маршрутизация на любой микс, Gain, Pad, 48 В, HPF 12 dB/octave |
| Signal Generator |
Маршрутизация на любой вход или микс, сигналы: Sine / White Noise / Pink Noise / Bandpass Noise |

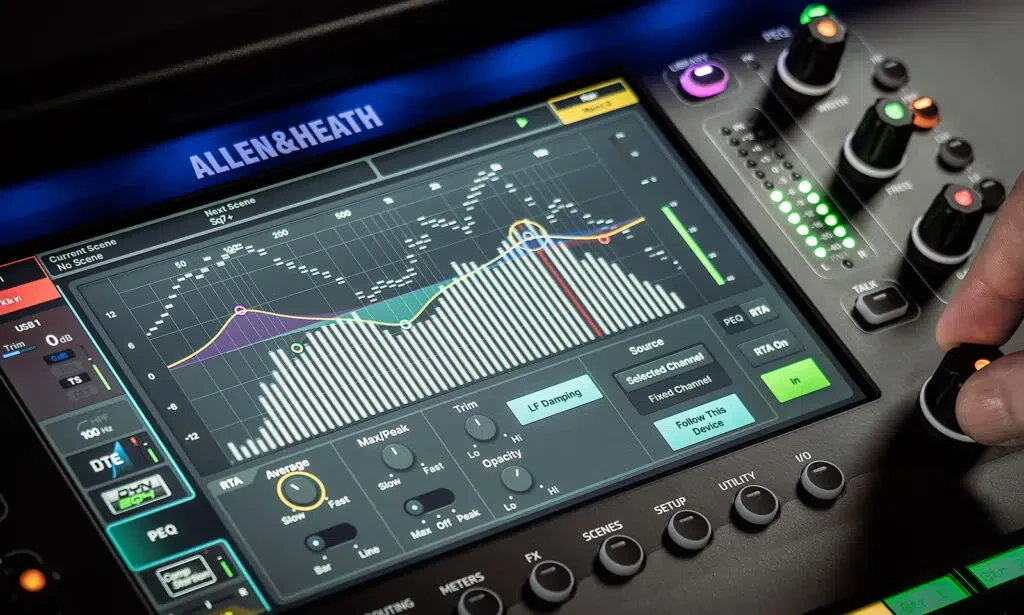

| Metering RTA |
2 × 31‑Band 1/3 octave (Stereo) или 61‑Band 1/6 octave (Mono), 20–20 кГц |
| Channel RTA |
PAFL/Selected Channel или Fixed Source |
|

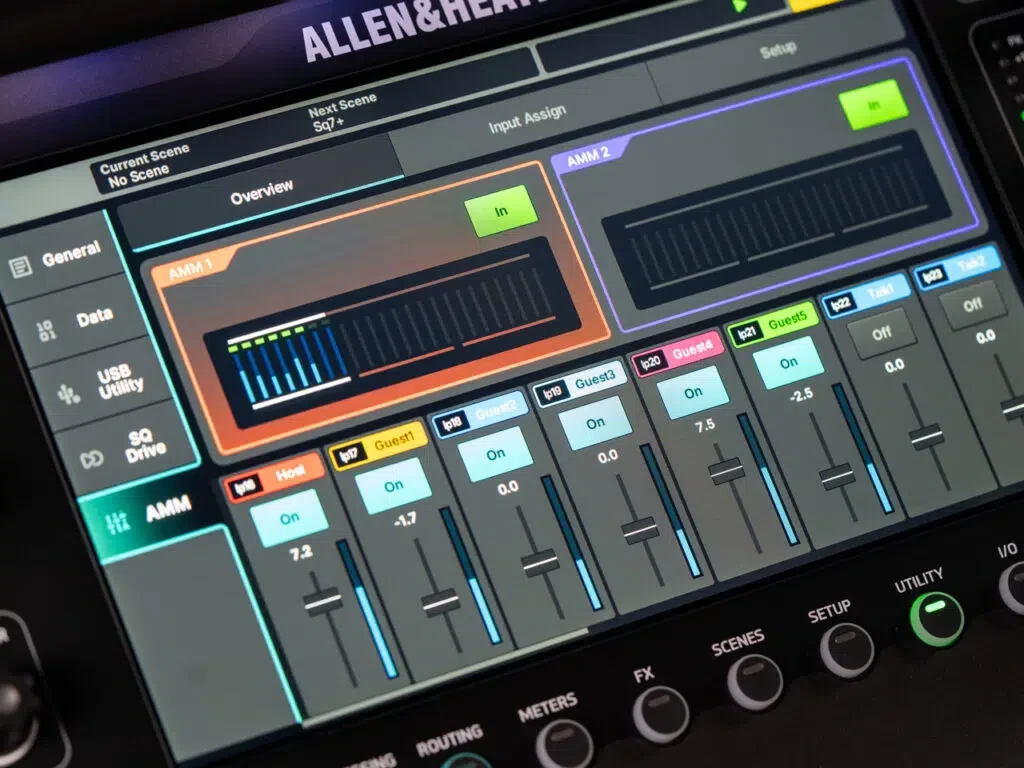

Автоматические микшеры микрофонов
|
| Конфигурация |
2 × 24 канала или 1 × 48 каналов, свободно назначаемые |
| Тип |
Gain Sharing |
| Sidechain Filter HPF / LPF |
12 dB/octave, 20 Гц – 5 кГц / 120 Гц – 20 кГц |
| Priority |
от –15 dB до +15 dB на канал |
|
Дополнение
|
| DEEP Preamps |
Tube Stage |
| DEEP Expanders |
Source Expander, Dual Threshold Expander |
| DEEP Compressors |

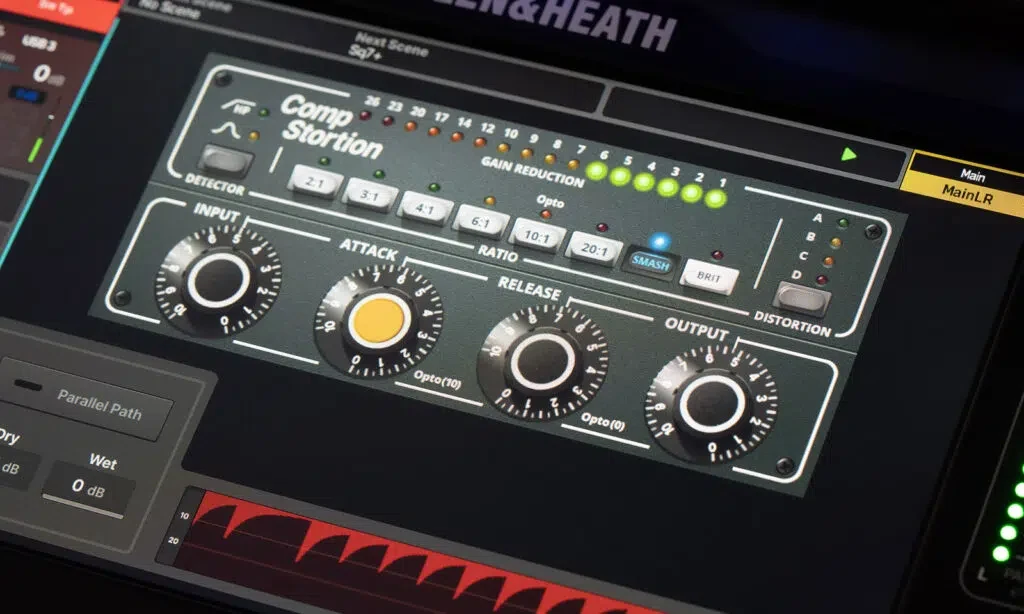

Opto, 16T, 16VU, PeakLimiter76, Mighty, OptTronik, Bus, CompStortion |
| DEEP GEQ’s |
Proportional‑Q, DiGi‑GEQ, Hybrid |
| RackFX units |
De‑Esser, DynEQ4, MultiBD3, MultiBD4, Bucket Brigade, Echo, Hypabass |
| RackUltra FX |
Spaces Reverb, Plate Reverb, Vocal Tuner, Vocal Gridder, Vocal Shifter, Dual Autokey Harmoniser, Quad Harmoniser, Amp+Cab Distortion, Saturator |
|
Габариты и вес
|
| Только устройство |
514.9 × 804 × 198.5 мм |
| В транспортной коробке |
700 × 970 × 360 мм |
| Вес устройства |
18.42 кг |
| Вес в упаковке |
23.69 кг |
