DIN-IO8

Crestron DIN-IO8 представляет из себя монтируемый на DIN рейку модуль управления с 8 универсальными портами ввода-вывода для связи со сторонним оборудованием. Каждый универсальный порт программно настраивается на один из режимов работы: дискретный или аналоговый вход или дискретный выход.

• 8 универсальных портов ввода-вывода
• интерфейс для сторонних датчиков, контактов и сирен
• Шина Cresnet
• Программирование функций через DIN-AP2
• Монтаж на DIN рейку, ширина 6 единиц

Универсальные порты ввода-вывода

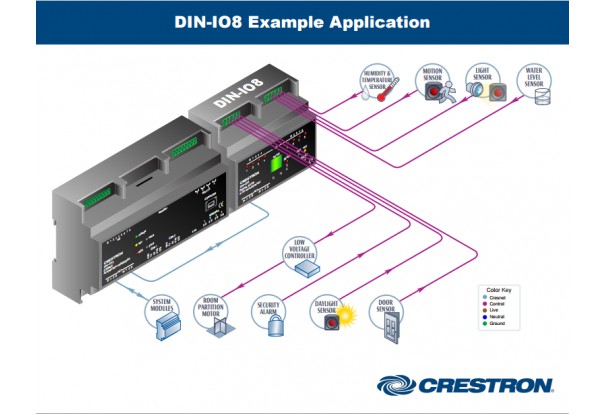

Будучи настроенным как дискретный вход, порт будет определять состояние контакта или логический уровень от внешних устройств типа датчика движения, датчика разделения помещения, панелей сигнализации, 12В триггеров и любых типов выключателей и реле. Если универсальный порт настроен на аналоговый ввод, он может определить изменение в сопротивлении нагрузки или уровне постоянного напряжения, позволяя работать с датчиком температуры, освещенности, уровня жидкости или потенциометром уровня. При настройке как дискретный выход, порт выдает сигнал логического уровня для других устройств.

Установка на DIN рейку

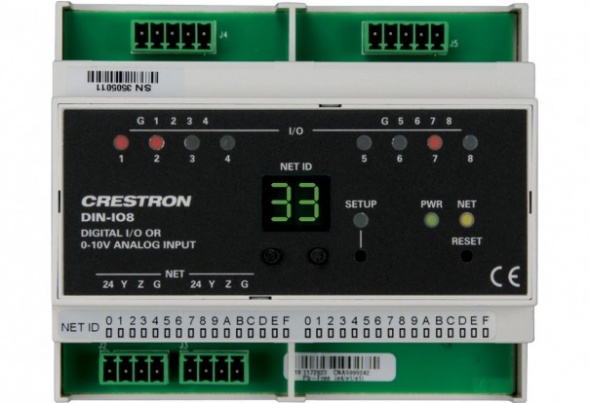

DIN-IO8 фиксируется на стандартной DIN рейке, установленной в настенном шкафу. Провода подключаются к винтовым зажимам расположенным вдоль нижней стороны, легко доступным для монтажа и обслуживания. Все органы управления и индикаторы расположены в центре передней панели. При установке в ящик со стандартной 45мм прорезью, передняя панель DIN-IO8 остается доступной, в то время как все соединения скрыты.

Cresnet

DIN-IO8 связывается с процессором автоматизации 2-й серии DIN-AP2 или другим процессором Crestron 2-й серии через управляющую сеть Cresnet. Пара присутствующих на DIN-IO8 портов Cresnet позволяют соединять несколько DIN реечных управляющих модулей цепью.
